Tubulação elétrica da canalização do Pvc do elevado desempenho que faz o diâmetro da máquina 20-160mm

máquina da tubulação do PVC do plástico de 20-160mm/linha de produção elétricas

Aplicação

O diâmetro que máximo da tubulação esta linha pode produzir é 160mm. Esta linha de produção pode ser equipada com a extrusora gêmea gêmea cônica de extrusora de parafuso da série de SJZ ou de parafuso da paralela. O transporte fora da máquina tem em dois sentidos, tripartido, de quatro vias, tipo da seis-maneira. A máquina de corte tem o corte da serra da lâmina e o método planetário do corte. Nós igualmente fornecemos todos os tipos de moldes do PVC.

A configuração

O parâmetro da técnica

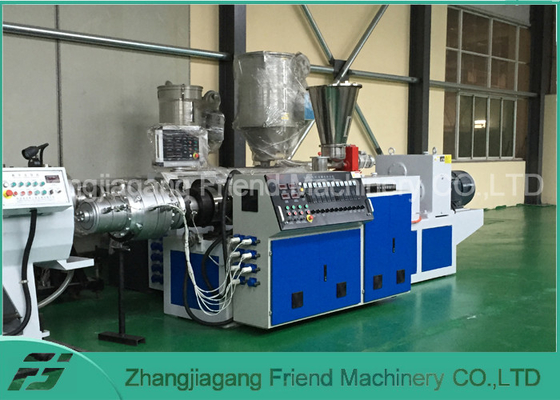

1) Extrusora de parafuso gêmea cônica de ZS SJ

Número do parafuso: 2 partes

Comprimento válido do parafuso: 1440mm

Velocidade de rotação do parafuso: 1-34.7r/min

Sentido espiral do parafuso: parte externa reversa no undirection

Material do tambor e do parafuso: 38 CrMoAIA, tratado pelo nitrogênio

Profundidade do nitrogênio: 0.5-0.7mm

Dureza do nitrogênio: 900-1000HV

nrittle do nitrogênio: categoria do ≤one

Grau grosseiro na superfície: Ra0.4

Linear-velocidade do parafuso: 0.015mm

Caixa/distribuidor do redutor: engrenagem-superfície dura

Calefator: calefator do molde-alumínio (de refrigeração por fãs)

Variação da temperatura: 60-300°C

1. extrusora: adotando a extrusora cônica do gêmeo-parafuso, o parafuso projetado original, realizando shorting plastificando o tempo, a boa composição e o plasticization excelente.
2. caixa de engrenagens: adotando a caixa e o redutor de engrenagens super da qualidade, com esboço agradável, tempo de serviço estável do corredor, o de baixo nível de ruído e o longo.
3. sistema de controlo expulsando da temperatura do tambor: adotando calefatores do alumínio de molde com tampas de aço inoxidável, sistema de refrigeração do vento, assegurando boas características de refrigerar e do aquecer, controlo da temperatura da precisão.
4. parafuso e tambor: o parafuso-núcleo que instala com sistema de controlo interno da temperatura, tambor equipado com o sistema da desgaseificação de vácuo, pode obter livrado do gás waste da matéria prima que pode garantir a qualidade super dos produtos.
5. sistema de condução: adotando o motor de C.A., usando os inversores de FUJI ou de ABB que fornecem a saída estável do torque e a vária velocidade.
6. tanque de calibragem do vácuo: com duas câmaras de vácuo que podem se certificar da redondeza perfeita da tubulação, refrigerar de água de pulverização, equipou-se com o controlador de temperatura, realizar automático descarregando a água, o corpo principal do tanque faz do tempo de serviço de aço inoxidável, longo.
7. máquinas do transporte-fora: 2 leis, 3 garras, 4 garras, 6 garras e 8 garras são fornecidas para fabricar as várias tubulações, velocidade do transporte-fora governada pelo inversor de FUJI ou de ABB.

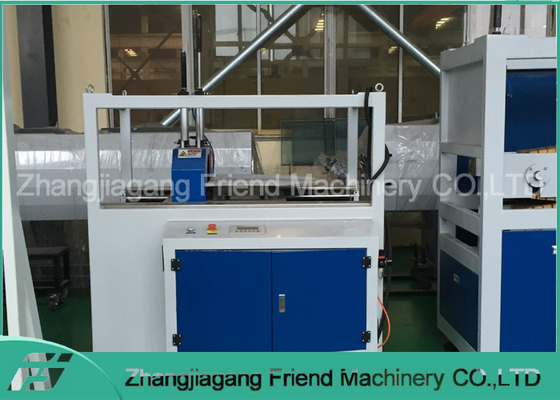

8. unidade do corte: o corte e o planeta da serra consideraram o corte, com sistema de coleção de poeira.

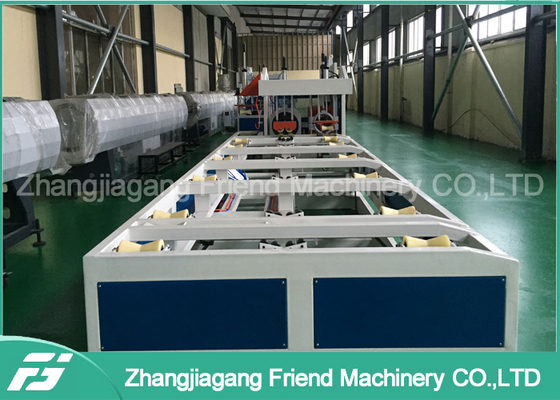

9. estacando a unidade: o sistema automático da reviravolta, pode livremente fixar o comprimento da tubulação.
10. sistema de controlo: controlo do tela táctil do PLC de controlo manual do armário ou do SIEMENS
